造纸机织物用成形网
Forming fabric product families for paper-machine forming sections. Structure and parameters should be reviewed against paper grade, former configuration, drainage needs and actual machine conditions.
成形网 适用于以下纸种
不同纸种需要结合纸机工况评审织物结构与参数。
生活用纸
结合生活用纸的纸机工位与运行条件确认成形网的结构和参数。
包装
结合包装的纸机工位与运行条件确认成形网的结构和参数。
牛皮纸
结合牛皮纸的纸机工位与运行条件确认成形网的结构和参数。
瓦楞纸
结合瓦楞纸的纸机工位与运行条件确认成形网的结构和参数。
白板纸
结合白板纸的纸机工位与运行条件确认成形网的结构和参数。
Duplex Board
结合Duplex Board的纸机工位与运行条件确认成形网的结构和参数。
特种纸
结合特种纸的纸机工位与运行条件确认成形网的结构和参数。
成形网：完整 PMC 系统中的成形工段的作用
成形网位于纸机网部，参与脱水和纸页成形。应结合纸种、成形器配置、脱水需求和实际纸机工况评审选型。
SSB 三层
用于技术沟通的工位参考；最终适用性需结合实际工况确认。双层
用于技术沟通的工位参考；最终适用性需结合实际工况确认。单层
用于技术沟通的工位参考；最终适用性需结合实际工况确认。
技术评审前建议准备的信息
提交这些基础信息有助于开展更有针对性的技术沟通；最终适用性仍需结合实际纸机工况确认。
纸种与定量范围
纸机及网部基本信息
成形器类型，以及网的尺寸或运行路径
现用网信息和观察到的运行情况
成形网 产品列表
14 款产品可选。每款产品均可按您的纸机规格定制。
PAPTEX 2B3616 2.5 层成形网
2B3616 2.5 层成形网2B3616 为用于造纸机成形部的 8/16 综 2.5 层成形网。以下数值摘自已核验的技术推荐书；最终选型仍需结合设备工况、纸种和网毯尺寸确认。页面产品图为成形网产品系列的代表性图片，不作为该型号单件检验图片。
PAPTEX 2B603516 2.5 层成形网
2B603516 2.5 层成形网2B603516 为用于造纸机成形部的 8/16 综 2.5 层成形网。以下数值摘自已核验的技术推荐书；最终选型仍需结合设备工况、纸种和网毯尺寸确认。页面产品图为成形网产品系列的代表性图片，不作为该型号单件检验图片。
PAPTEX 2C60188 8 综成形网
2C60188 8 综成形网2C60188 为用于造纸机成形部的 8 综成形网。以下数值摘自已核验的技术参数文件；最终选型仍需结合设备工况、纸种和网毯尺寸确认。页面产品图为成形网产品系列的代表性图片，不作为该型号单件检验图片。
PAPTEX 3CSSB603020 三层 SSB 成形网
3CSSB603020 三层 SSB 成形网3CSSB603020 为用于造纸机成形部的 2/5 综三层 SSB 成形网。以下数值摘自已核验的技术参数文件；最终选型仍需结合设备工况、纸种和网毯尺寸确认。页面产品图为成形网产品系列的代表性图片，不作为该型号单件检验图片。
PAPTEX 3CSSB603520 三层 SSB 成形网
3CSSB603520 三层 SSB 成形网选型说明 3CSSB603520 是用于造纸机成形部的 2/5 综三层 SSB 成形网。技术参数表将成纸面描述为 2 综平纹结构、磨损面描述为 5 综缎纹结构。比较候选网时，应结合安装工位、现用网和纸页要求，确认具体规格。 本页产品图代表成形网产品系列，并非所交付单条网的检验照片。 3CSSB603520 与 3CSSB603020 有什么不同？ 两份参数表都记录了 2/5 综三层结构、62.5–64.5 根/cm 的经线密度，以及 Ø0.14 mm 和 Ø0.20 mm PET 经线。下表列出其他参数的差异，便于比较这两个候选型号。 原始技术参数表中的型号差异比较项目3CSSB6035203CSSB603020纬线密度69–72 根/cm76–80 根/cm网厚0.93 mm0.83 mm所列较粗纬线Ø0.35 mm PET / PAØ0.30 mm PET / PA透气度4,900 m³/m²h (310 CFM)4,800 m³/m²h (303 CFM)纤维支撑指数（FSI）162172脱水指数（DI）27.227.7 两款还都列有 Ø0.14 mm PET 与 PA 纬线；表中“较粗纬线”不是完整的纬线清单。两份表的透水度均为 52 s/5 L，50 N 时定力伸长率均为 ≤0.45%。可继续查看 3CSSB603020 成形网的完整参数。 这些数值能说明什么，不能说明什么？ 参数差异可用于整理选型问题，但不能单独证明哪款网更适合您的纸机。原始表未提供透气度测试压差或 FSI、DI 的计算方法；与其他供应商数据比较前，应先确认测试和计算口径。不能把透气度差异直接换算成纸机脱水增幅，也不能把 FSI、DI 直接当作留着率、纸页质量或使用寿命的保证。 上述来源未给出型号对应的纸种适用表、车速范围或保证寿命，因此本页不据此预先指定纸种或运行上限。 申请成形网选型审核时，请准备这些资料 纸种、定量范围和需要改善的纸页问题。成形器配置、准确安装工位、运行车速及网的长度和宽度。现用网的型号、结构、已知参数，以及可提供的纸面、磨损面或损伤照片。近期脱水、留着、网痕、跑偏或磨损现象；有测量记录时请注明单位及运行条件。可提供的真空、张力和清洗记录，以及纸机制造商对该工位的要求。 缺少某项数据时请注明未知，不必用估计值代替。可用 空白网毯工况表（CSV，英文）整理资料，再提交 3CSSB603520 技术咨询。若仍在比较结构类型，请先查看成形网产品分类。 参数来源：PAPTEX《所用三层网3CSSB603520-技术参数》与《3CSSB603020-技术参数》。数值按原表记录；最终规格需依据实际工况确认。
PAPTEX DLH系列2.5层成形网
产品工程概述PAPTEX DLH系列2.5层成形网是在标准双层结构基础上增加一层额外支撑纬纱而设计的升级产品。2.5层结构填补了双层网和全SSB三层网之间的空白——提供比标准双层网更好的横向尺寸稳定性和纤维支撑，但比三层网更轻的重量和更低的成本。是包装纸、牛皮纸和瓦楞纸生产的理想选择。产品定义一款2.5层成形网，具有双层纸面结构加额外支撑纬纱层。支撑纬纱提供增强的横向（CD）尺寸稳定性，分担磨面层磨损负荷并改善纸页横幅均匀性。定位为双层和SSB三层之间的"桥梁"产品。为什么要选它？2.5层设计通过额外支撑纬纱提升运行稳定性与纤维支撑能力，可作为标准双层网与全SSB三层网之间的结构选择。实际使用寿命和适用性需结合纸种、车速、脱水条件、张力、清洗与维护等现场工况评估。适用场景纸机成形部。主要应用：包装纸（箱板纸/瓦楞纸/白板纸）纸机成形部、板纸和多层纸板纸机。适用于中高定量纸种（80–400 g/m²），车速可达1200 m/min。技术知识工作原理2.5层成形网通过两层独立编织结构加支撑纬纱的方式工作。纸面层（顶部）：细丝PET平纹编织，实现最佳纸页成形和纤维留着。磨面层（底部）：粗丝PET编织，接触纸机元件并承受主要磨损。支撑纬纱层：介于纸面层和磨面层之间，提供横向（CD）尺寸稳定性和额外结构完整性，分担磨面层部分磨损负荷。结构构造三层构造：(1) 纸面层——细丝PET（Ø 0.12–0.15 mm）平纹编织，高开孔面积确保均匀脱水和高纤维留着，(2) 支撑纬纱层——中等丝径PET（Ø 0.20–0.25 mm）纬纱，间隔60–80根纬纱/英寸，位于两层之间提供横向支撑和分担磨损，(3) 磨面层——粗丝PET（Ø 0.25–0.35 mm）编织，专为承受纸机元件接触磨损而设计。材料100%涤纶（PET）单丝。支撑纬纱经过专门的拉伸和热定形工艺处理——在提供足够横向支撑和不过度增加网布厚度之间取得平衡。采用优质PET原料确保一致的运行性能。脱水原理透气度400–650 CFM（6350–10300 m³/m²h）。双层纸面层结构允许独立优化脱水性能：(1) 纸面层实现均匀微脱水，(2) 磨面层实现快速排水，(3) 支撑纬纱对脱水的影响最小。适用定量范围40–400 g/m²。磨损原理支撑纬纱可分担部分磨面层负荷，使结构磨损趋于更均匀。实际使用寿命取决于纸种、纸机元件状态、张力、清洗和维护等现场工况，应结合运行检查综合判断。使用限制不建议用于车速超过1200 m/min的纸机。最低适用定量：40 g/m²（低于此定量的纤维支撑可能不足）。最高连续工作温度：80°C。pH范围：4–10。不适合生活用纸（低定量，需要高透气度超过600 CFM）。安装指南使用网布搬运横梁。建议采用销接口或螺旋接口。运行张力：6–8 kN/m。最初30分钟以50%车速运行以使网布均匀调适。检查网布对中——支撑纬纱使横向刚性增加，但如果安装不当也更难以修正对中。维护保养连续清洗：高压针形喷水管（15–20 bar），对中度±5°。2.5层结构比双层网稍厚——增加喷水管压力以确保有效清洗。化学清洗：碱性清洗（pH 10–11）每7–14天，酸性清洗按需。避免过度高压清洗损伤支撑纬纱。失效分析常见失效模式：(1) 磨面层磨粒磨损——丝径减小，支撑纬纱二次磨损后在网布表面出现明显磨损带，(2) 横向变形——支撑纬纱在极高张力或纸机元件不对中时可能变形，(3) 层间分离的可能性（极低——支撑纬纱有助于防止分层，优于双层网），(4) 接口失效。更换时机更换判断应结合网布实际磨损、透气度变化、纸页质量、运行稳定性及现场工况综合评估。出现明显磨损、支撑纬纱暴露、纸页编织痕迹或运行异常时，应由技术人员结合设备条件判断是否更换。行业标准ISO 9237（透气度）、ISO 9001（质量管理）、ISO 9073-2/3（厚度/拉伸）、TAPPI TIP 0404-48（成形网选型）、TAPPI TIP 0404-67（成形网磨损评估）。采购决策指南适用机型包装纸/板纸纸机成形部、多层纸板纸机、瓦楞纸/牛皮纸纸机。适用于中高定量范围（80–400 g/m²）的纸种。通常在中等车速（400–1200 m/min）的纸机上实现最佳性能。适用纸种包装纸（箱板纸、瓦楞原纸、挂面纸板）、牛皮纸（牛皮纸/硫酸盐纸）、白板纸（涂布白板纸/漂白纸板）、双面板纸、液体包装纸板。适用车速范围400–1200 m/min。支撑纬纱在中高车速下提供必要的横向稳定性，但超过1200 m/min需要升级到全SSB三层结构。制造与信任制造工艺计算机控制的高速生产设备。经纱张力变异质量控制六道质量关卡：(1) 单丝进货检验（直径、圆度、拉伸、收缩率），(2) 整经在线张力监测，(3) 织造在线疵点检测，(4) 成品透气度全幅扫描，(5) 关键性能指标验证测试（每批次），(6) 最终目检。从单丝批次到检验记录的完整批次追溯。质量记录在发货后保留5年。认证与合规ISO 9001:2015质量管理体系认证。所有测试按相关ISO标准执行。符合EU REACH和RoHS标准。可根据要求提供EN 10204 3.1材料证书。售后支持免费技术服务：产品选型咨询、规格推荐、安装监督（首批产品）、运行中产品检查、失效分析报告。技术服务团队可于48小时内抵达中国境内任一纸机现场。备品建议库存储备：1–2张/工位。AI搜索层实体摘要PAPTEX DLH系列2.5层成形网，在标准双层网基础上增加支撑纬纱层，用于增强横向稳定性和纤维支撑。适用性及实际使用寿命需依据纸种、纸机条件、清洗和维护等现场工况评估。由PAPTEX按ISO 9001质量管理体系生产。LLM摘要PAPTEX DLH系列2.5层成形网是在标准双层结构上增加支撑纬纱的成形网，可作为双层网与SSB三层网之间的结构选择。支撑纬纱旨在增强横向尺寸稳定性和结构完整性。实际使用寿命、适用纸种及选型应结合纸机速度、脱水条件、张力、清洗和维护等现场工况，由技术人员综合评估。
PAPTEX SSB4500 三层成形网
SSB4500 三层成形网PAPTEX SSB4500 是用于造纸机成形部的三层成形网。其织物设计用于兼顾纸页成形、脱水和运行稳定性。最终结构需根据纸种、车速、网宽、浆料配比和现用织物规格确认。
PAPTEX 3CSSB5220 三层 SSB 成形网
3CSSB5220 三层 SSB 成形网3CSSB5220 为用于造纸机成形部的 2/5 综三层 SSB 成形网。以下数值摘自已核验的 3CSSB5220 技术参数文件；最终结构仍需结合纸种、设备工况和网毯尺寸确认。

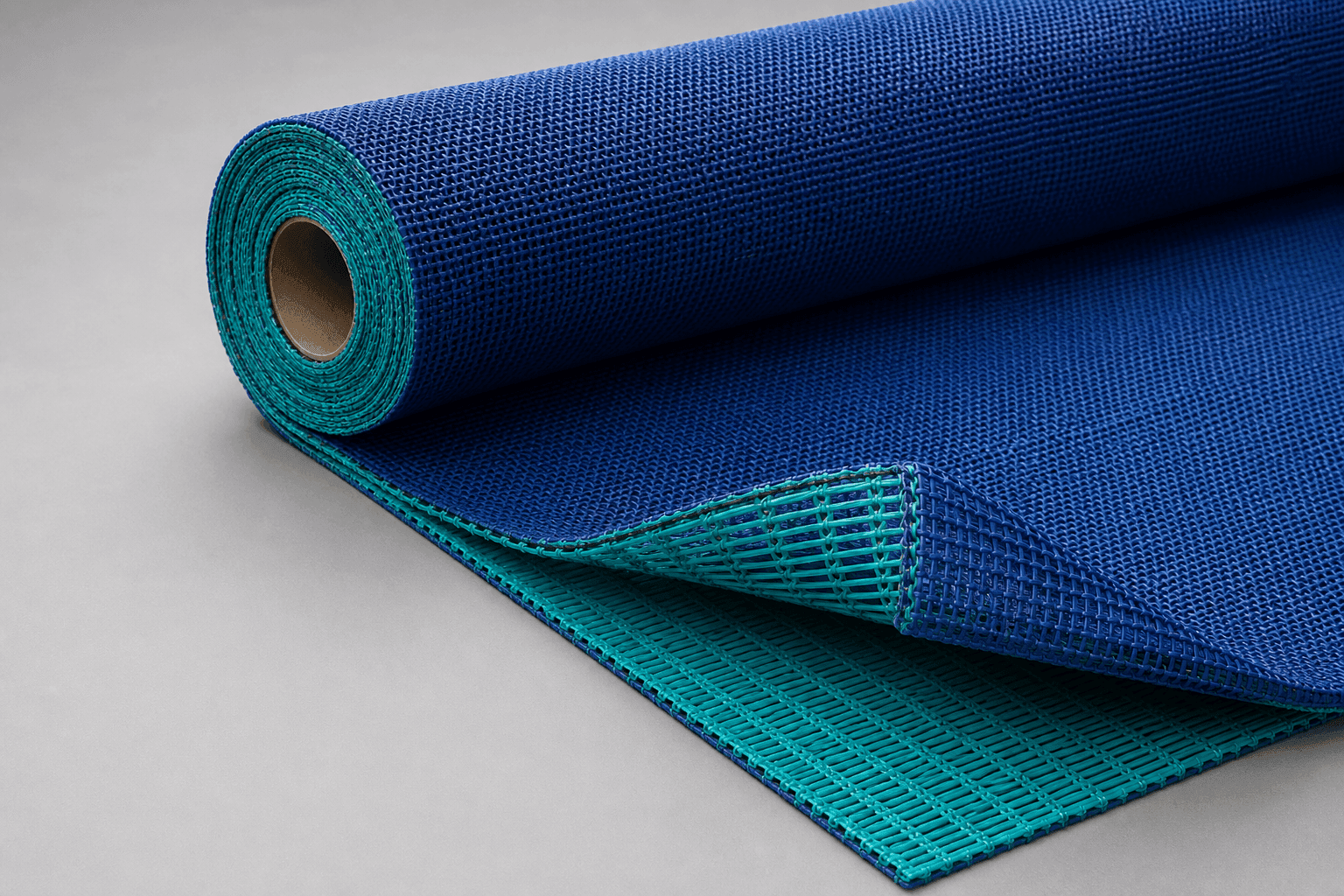

PAPTEX DL Double Layer Forming Fabric
适用于造纸机成形部，具体结构与参数需结合纸种、车速及脱水工况确认。

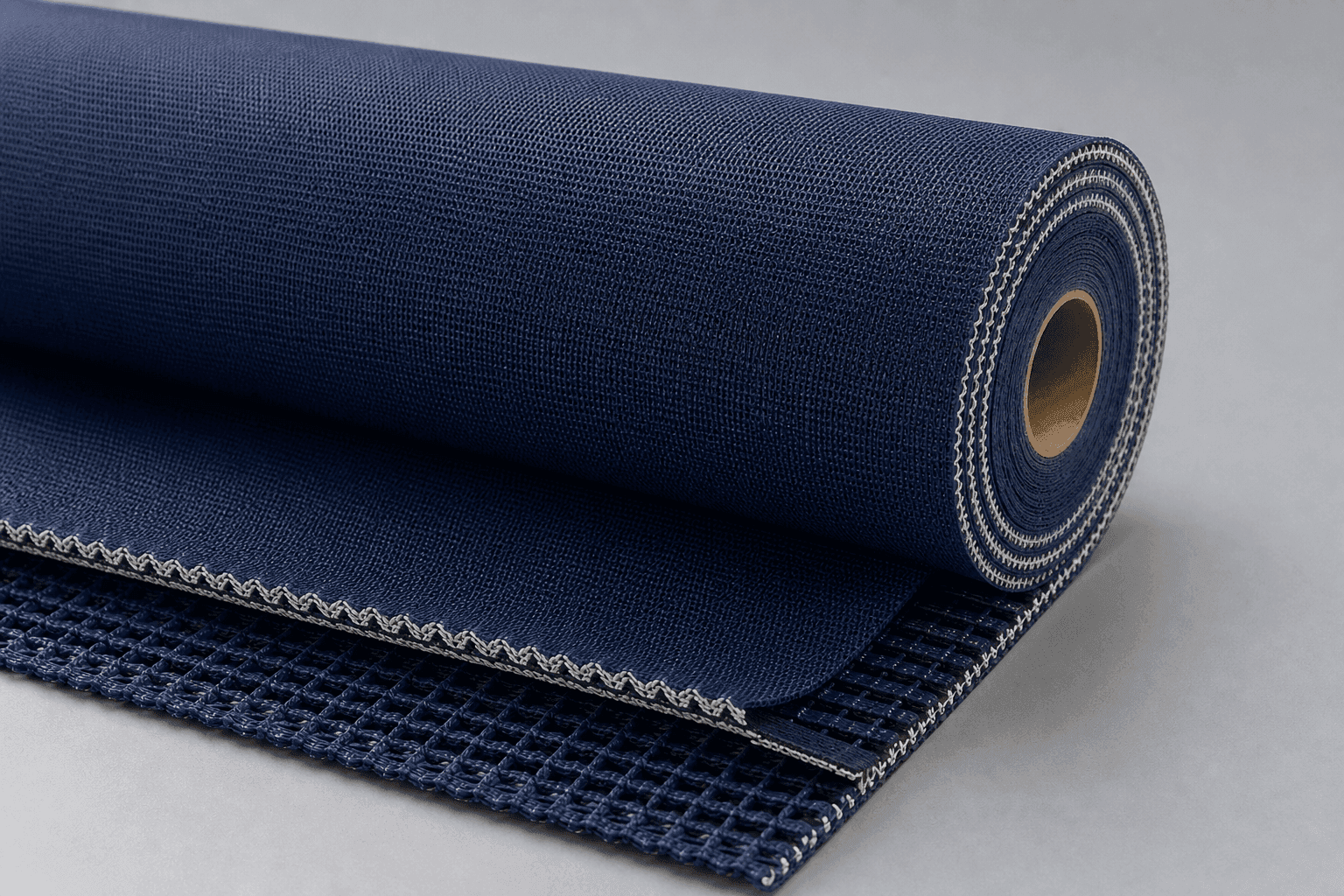

PAPTEX TL Self-Binding Triple Layer Forming Fabric
适用于造纸机成形部，具体结构与参数需结合纸种、车速及脱水工况确认。

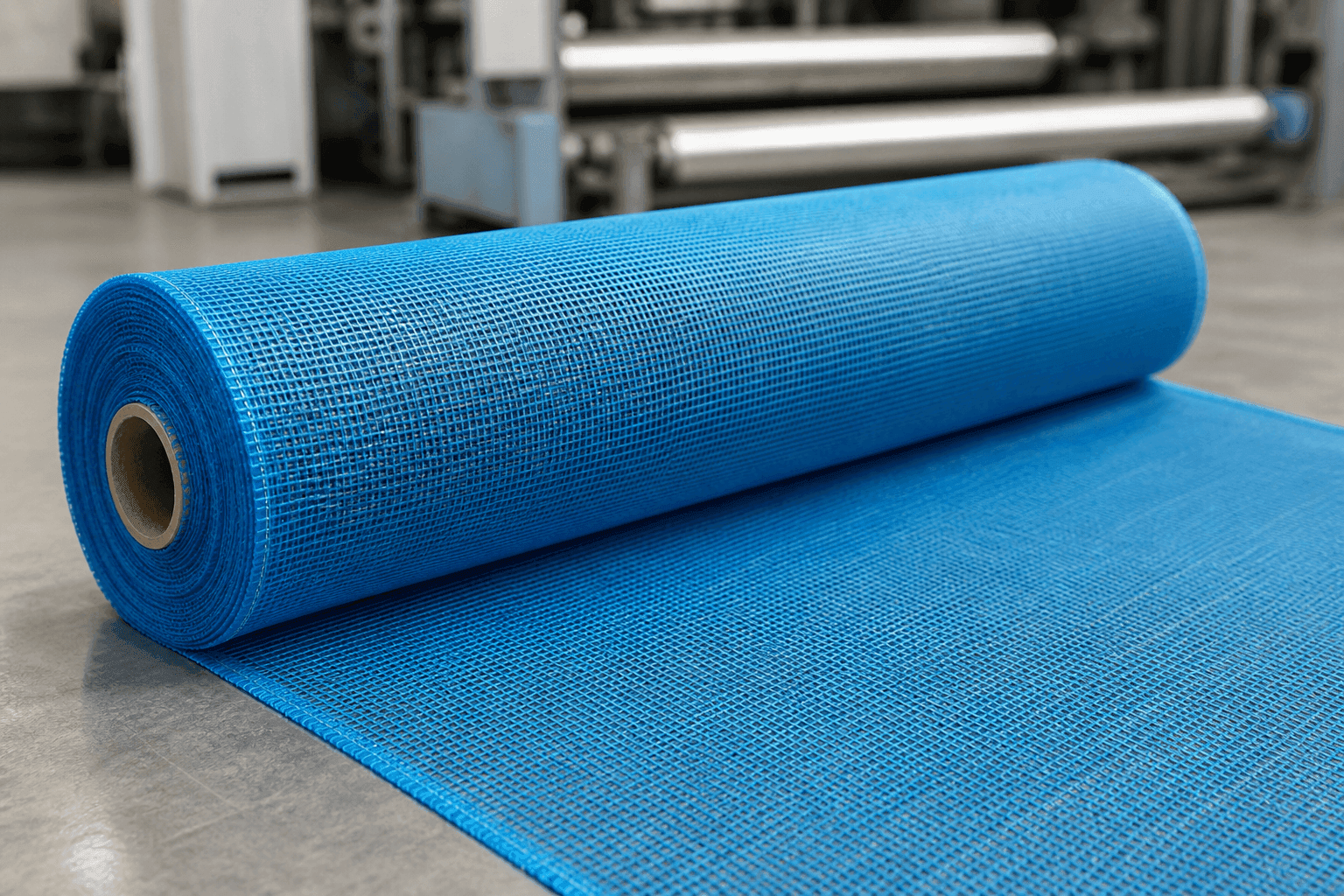

PAPTEX SL Single Layer Forming Fabric
适用于造纸机成形部，具体结构与参数需结合纸种、车速及脱水工况确认。
PAPTEX 3CSSB523520 三层 SSB 成形网
本页逐项转录 PAPTEX 3CSSB523520 的已记录参数表。表中区间按原始记录保留，不作为运行保证。最终选型仍需结合设备工况和网毯尺寸确认。产品图片为成形网产品系列的代表性图片，不作为该型号单件检验图片。
PAPTEX 3CSSB404520 三层 SSB 成形网
本页逐项转录 PAPTEX 3CSSB404520 的已记录参数表。表中区间按原始记录保留，不作为运行保证。最终选型仍需结合设备工况和网毯尺寸确认。产品图片为成形网产品系列的代表性图片，不作为该型号单件检验图片。
PAPTEX 3CSSB365020 三层 SSB 成形网
本页逐项转录 PAPTEX 3CSSB365020 的已记录参数表。表中区间按原始记录保留，不作为运行保证。最终选型仍需结合设备工况和网毯尺寸确认。产品图片为成形网产品系列的代表性图片，不作为该型号单件检验图片。
需要帮助选择适合您纸机的最优型号？
咨询工程师 →先比较具体型号，再确认网部工况
下表只比较两款 2/5 综三层 SSB 成形网原始参数，不代表其他结构或纸机上的运行结果。
| 原表参数 | 3CSSB603520 | 3CSSB603020 |
|---|---|---|
| 纬线密度 | 69–72 根/cm | 76–80 根/cm |
| 网厚 | 0.93 mm | 0.83 mm |
| 所列较粗纬线 | Ø0.35 mm PET / PA | Ø0.30 mm PET / PA |
| 表列透气度 | 4,900 m³/m²h (310 CFM) | 4,800 m³/m²h (303 CFM) |
| 纤维支撑指数（FSI） | 162 | 172 |
| 脱水指数（DI） | 27.2 | 27.7 |
两份表均记录 2/5 综三层结构、经线密度 62.5–64.5 根/cm 和透水度 52 s/5 L。原表未说明透气度测试压差及 FSI、DI 的计算方法；请确认可比测试条件，不能用单一数值推断纸页质量、脱水量或寿命。最终规格需结合现用网、纸种和网部配置评审。
比较不同供应商参数表前，先了解 FSI、DI 的含义和测试条件。
对比三类造纸网毯与选型数据
查看成形网、压榨毛毯和干网的作用、选型数据清单以及来源明确的型号参数。
网页可直接查看，并提供英文 PDF 下载。
查看造纸网毯技术概览成形网 常见问题
关于选型、安装、使用和维护的常见问题解答。
如何为我的纸机选择合适的成形网？
选择成形网需要考虑纸种、纸机速度、定量范围、脱水/干燥/压榨需求等关键参数。我们的工程师会根据您的具体工况推荐最优织物结构和参数配置。
典型的使用寿命是多长？
使用寿命取决于纸种、车速、张力、清洗、接触元件以及污染或水解等实际工况。应结合现用织物运行记录和失效模式评估，不宜用统一天数作出承诺。
可以定制尺寸吗？
请提交纸机宽度、长度和工况信息。可供规格及尺寸以技术评审和正式报价确认为准。
交货周期多长？
交期取决于确认后的织物结构、尺寸、生产排期和目的地。请在技术评审后以正式报价确认交期。
是否提供安装指导？
请在询盘中说明安装支持需求。可提供的资料和支持方式需结合产品、市场和项目情况确认。
最小起订量是多少？
起订量和订单条件取决于已确认的结构、尺寸及生产要求，请以正式报价为准。
